点击图片查看原图
隔音减震卷材生产流程详解**
（以橡胶类、沥青基、聚氨酯类为例）
通用生产流程框架** 原料配比与预处理** 混合/塑化** 成型（压延、涂布、发泡等）** 硫化/固化** 冷却定型** 表面处理（复合、覆膜）**
裁切卷材** 性能检测与包装**
具体材料生产流程**
橡胶类隔音减震卷材（以EPDM为例）**
**流程步骤**：
原料准备**
• 主材：EPDM生胶、炭黑（补强剂）、增塑剂（如石蜡油）、硫化剂（硫磺）、抗老化剂等。
• 配比：EPDM占比50-70%，炭黑20-30%，其他添加剂按功能需求添加。
混炼**
• 将EPDM生胶与炭黑、增塑剂等加入密炼机， 隔音减震卷材_隔音减震卷材高温（120-150℃）混炼10-15分钟，形成均匀胶料。

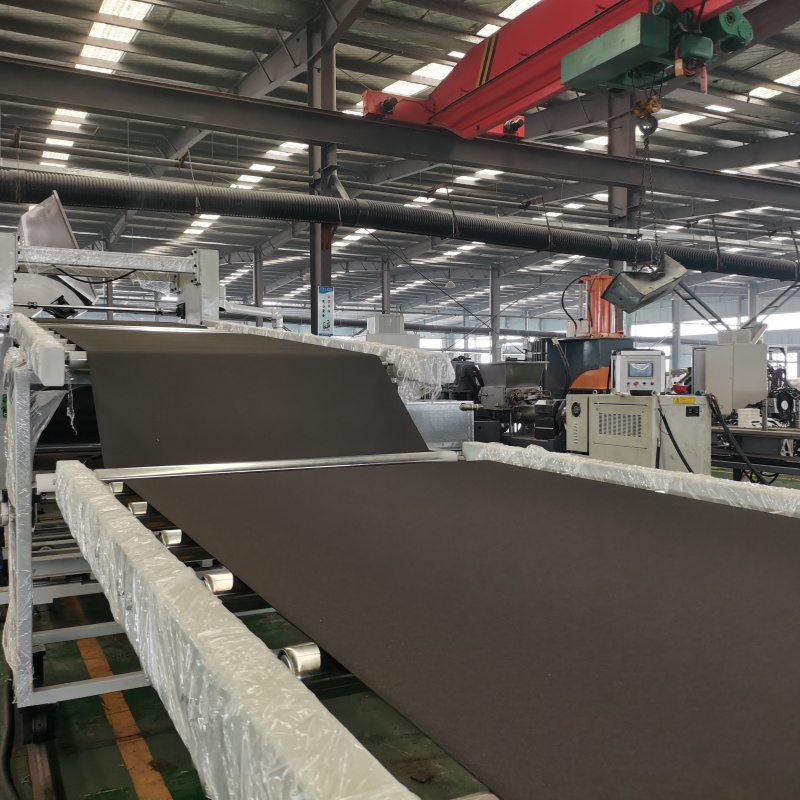

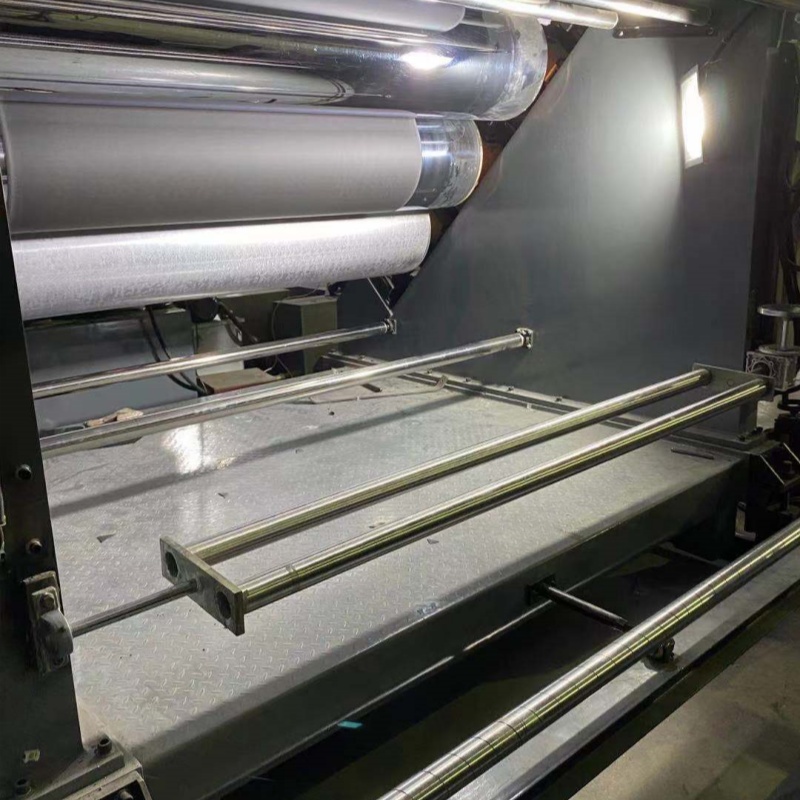

压延成型**
• 胶料通过压延机辊压成片材，厚度控制在2-15mm（根据需求调整辊距）。
硫化**
• 片材进入硫化罐，在150-180℃、0.5-1.5MPa压力下硫化20-30分钟，完成交联反应。
冷却与表面处理**
• 硫化后片材经冷却辊降温至40℃以下，表面可复合铝箔或纤维布（增强防火/防潮性）。
*裁切与卷材**
• 按宽度1-2m、长度20-50m裁切，卷材包装并贴标。
关键设备**：密炼机、开炼机、压延机、硫化罐、分切机。
沥青基隔音毡卷材**
**流程步骤**：
原料熔融**
• 沥青加热至180-200℃熔化，加入矿物填料 隔音减震卷材_隔音减震卷材（如碳酸钙、滑石粉）和增韧剂（SBS改性剂）。
涂布成型**
• 熔融沥青混合料通过涂布机均匀涂覆在聚酯布/玻纤布基材上，厚度1-。
冷却定型**
覆膜与裁切**
• 表面覆盖PE保护膜（防粘连），按需求分切为1-2m宽卷材。
**关键设备**：沥青熔融釜、涂布机、冷却辊、分切机。
聚氨酯泡沫隔音卷材**
**流程步骤**：
原料混合**
• 聚醚多元醇、异氰酸酯、发泡剂（水或物理发泡剂）、催化剂按比例混合。
发泡成型**
• 混合料注入连续发泡生产线，在40-60℃下发泡膨胀，形成闭孔泡沫结构。
熟化与切割**
• 泡沫板材经48小时熟化（增强稳定性），按厚度5-50mm分切成卷材。
复合处理**
• 表面可复合铝箔或无纺布（提升隔音/防火性能）。
**关键设备**：发泡机、连续发泡线、熟化房、复合机。
核心工艺控制点**
原料配比精度**：误差需≤1%， 隔音减震卷材_隔音减震卷材直接影响材料隔音减震性能。
成型厚度均匀性**：压延/涂布阶段控制精度±0.1mm。
硫化/固化参数**：温度、压力、时间需严格匹配材料特性。
环保与安全**：
• 橡胶硫化废气需经活性炭吸附处理。
• 沥青高温作业区需防爆通风。
原料配比 → 混合/塑化 → 成型 → 硫化/固化 → 冷却 → 表面处理 → 裁切 → 检测 → 包装
行业势与创新**
环保化**：推广无溶剂聚氨酯、低硫橡胶配方。
高性能化**：纳米填料（如石墨烯）增强隔音减震效果。
智能化生产**：AI实时监控厚度/密度，减少废品率。
通过精准控制原料、工艺及检测环节，隔音减震卷材可实现高效、稳定生产，满足建筑、工业、交通等多领域降噪需求。
